Design-A-Flange® · Design-A-Flange 框架

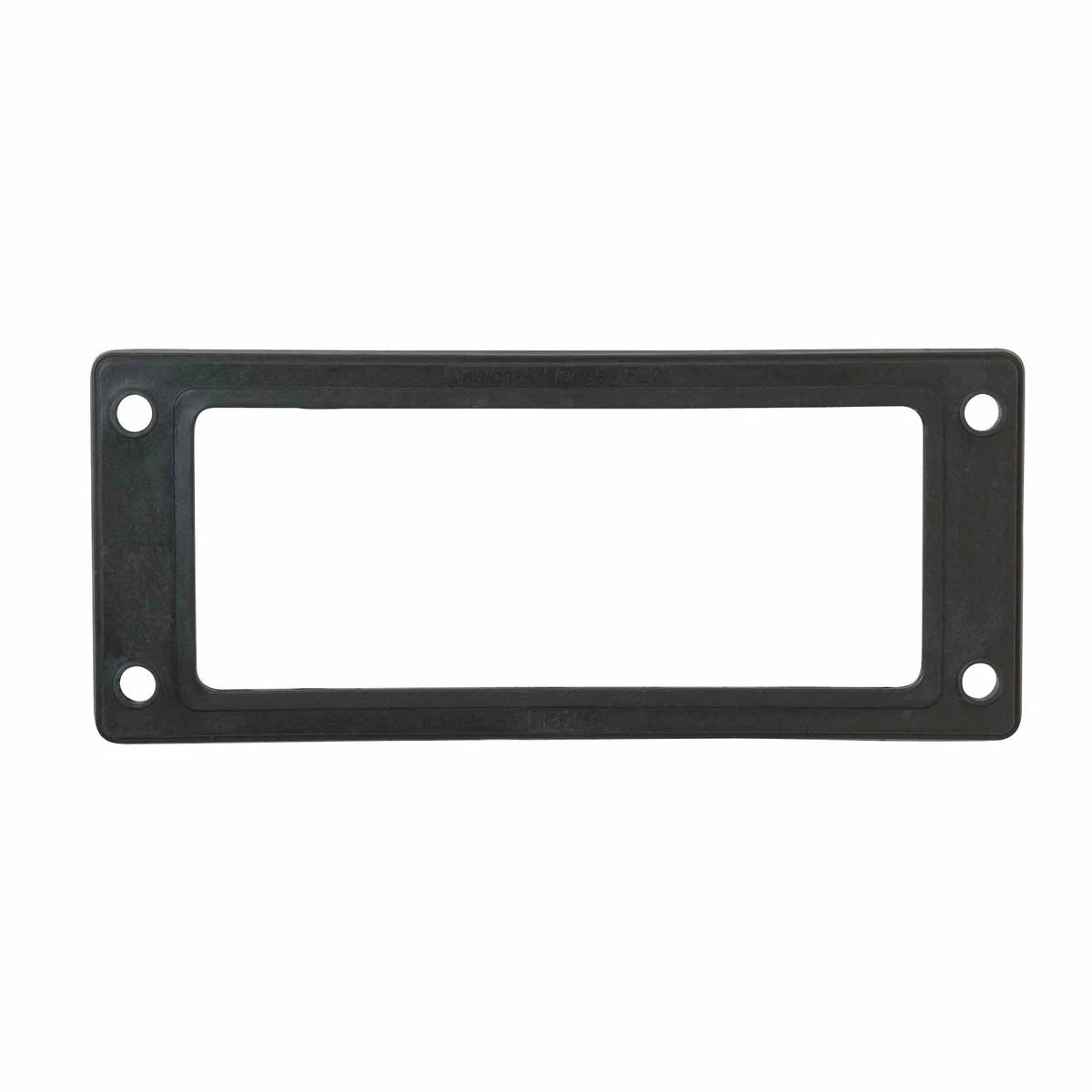

Design-A-Flange 框架 FL21 黑色
型号 T 26 654 18
FL21 · IP65 · 10 只/包
Design-A-Flange 模块化法兰的框架，玻璃纤维增强聚丙烯与 TPE，IP65，可搭配可更换插件自由布置开孔；提供 FL13 与 FL21 两种尺寸。
尺寸FL21
电缆 / 管径—
防护等级IP65
温度范围−20 °C…+125 °C
材料玻璃纤维增强聚丙烯 + TPE
颜色黑色 RAL 9005
数据来源：TST-CAT-2024-EN p.33 · KB doc 444 p.33（exact）
防护等级IP65
温度范围−20 °C…+125 °C（无应力状态）
材料玻璃纤维增强聚丙烯 + TPE，无卤，UL listed 材料
测试标准EN IEC 60670-1:2021 + A11
Semko 报告SE-S-2300073
TECHNICAL DATA
技术参数
| 参数 | 数值 | 来源 |
|---|---|---|
| 颜色 | RAL 9005 | KB doc 444 p.33 |
| 尺寸 | FL21 | KB doc 444 p.33 |
| L1 mm | 214 | KB doc 444 p.33 |
| L2 mm | 90 | KB doc 444 p.33 |
| H mm | 9 | KB doc 444 p.33 |
| 包装数量 | 10 | KB doc 444 p.33 |
| 整箱数量 | 100 | KB doc 444 p.33 |
| 防护等级 | IP65 | 系列参数 · 目录 p.33 |
| 温度范围 | −20 °C…+125 °C（无应力状态） | 系列参数 · 目录 p.33 |
尺寸单位均为 mm；温度范围为无应力状态（unstressed material）。原厂目录中的脚注（如 M25 的 8.1–8.9 mm 仅按拉力释放批准）在系列页与知识文章中单独说明。
适用与边界
Design-A-Flange 模块化法兰的框架，玻璃纤维增强聚丙烯与 TPE，IP65，可搭配可更换插件自由布置开孔；提供 FL13 与 FL21 两种尺寸。
- FL13 / FL21
- IP65
- 玻璃纤维增强 PP + TPE
- 可更换插件
选型时至少确认：板厚、电缆外径、螺纹/开孔规格、环境温度、是否需要电缆锚固或阻燃等级。若电缆直径落在表格脚注限制区间，请先与我们核对。
同系列型号
查看 Design-A-Flange 框架 全部 4 个型号
ENQUIRY
询价 T 26 654 18
提交数量、电缆直径、板厚与项目信息，我们会按原厂资料核对型号并回复。也可以直接邮件或电话联系。
